Utopia Cinema SUB – Focal

Descrição

O Utopia Cinema SUB é o subwoofer passivo da linha de referência de integração da Focal, concebido para operar em conjunto com o Utopia Cinema LCR em salas de cinema privativo de até 200 m². É passivo: o amplificador fica no rack, o que resolve dissipação e acesso para manutenção quando o produto some dentro da parede ou do baffle wall. A sintonia do duto em 19 Hz e a equalização recomendada publicada pela própria Focal colocam a extensão de grave abaixo do que a maioria dos projetos consegue prever sem medir.

Características Principais do Utopia Cinema SUB – Focal:

Instalação: A medida do produto é de 1165 x 549 x 326 mm e a profundidade de montagem publicada é de 326 mm, a profundidade total, porque a caixa entra inteira na parede. A Focal não publica número de recorte: fornece gabarito físico na embalagem, porque a abertura depende de qual das seis configurações de montagem o projeto adotar — F1 a F4 na face frontal, incluindo a caixa embutida em baffle wall, e B1 e B2 projetadas. A fixação usa quatro suportes com seis parafusos cada, sempre nas laterais do produto, com três parafusos por aresta na estrutura e torque de 2 a 2,5 N·m. São 73 kg por unidade, e a Focal exige que a estrutura suporte 90 kg adicionais por unidade além do peso do produto. A marca recomenda nicho em material não ressonante, como madeira maciça ou MDF, e declara que o produto não é projetado para instalação em teto. Ao empilhar unidades, o peso não pode ser transferido entre produtos: o empilhamento só é admitido quando a primeira caixa se apoia no piso ou no nicho, e os dutos de ventilação das caixas devem ficar alinhados.

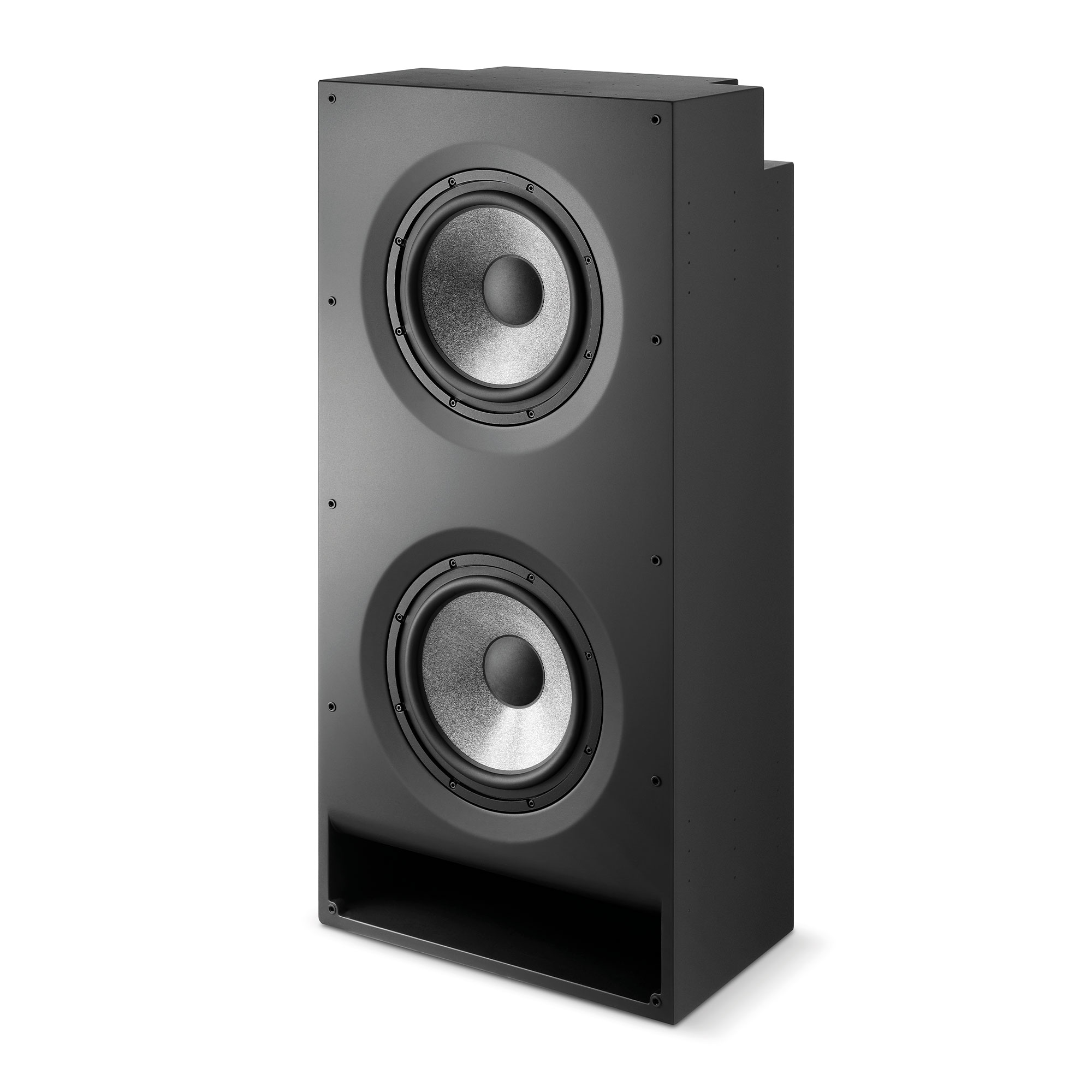

Transdutores e sintonia: Dois graves de 13" com cone "W" e alta excursão, com duto otimizado para melhorar o fluxo de ar e eliminar ruído de porta. A sintonia é de 19 Hz. A banda passante é de 42 Hz a 2500 Hz em -3 dB (2Pi), com corte em -10 dB entre 19 Hz e 2500 Hz. Não há crossover interno: o corte é responsabilidade do processador.

Equalização recomendada: A Focal publica a correção que o produto pede: ganho de +12 dB em 20 Hz com Q de 1,8, shelving de -5 dB em 50 Hz de primeira ordem e filtro Butterworth de 24 dB/oitava em 18 Hz. Aplicada essa curva, a marca declara resposta de 19 Hz a 2500 Hz dentro de ±1 dB. É informação que muda o dimensionamento de amplificação, porque os +12 dB em 20 Hz precisam existir em potência disponível.

Amplificação e nível: A potência nominal é de 300 W RMS em 4 Ω, com impedância nominal de 5 Ω e mínima de 4,1 Ω a 19 Hz. A sensibilidade é de 95 dB medida em 66 Hz. A Focal publica ainda a tabela de nível em 2Pi a 66 Hz: 95 dB a 1 m com 1 W, caindo para 89 dB a 2 m, 81 dB a 5 m e 75 dB a 10 m; com 50 W, 112 dB a 1 m, 106 dB a 2 m, 98 dB a 5 m e 92 dB a 10 m. Com esses números o projetista calcula quantas unidades a sala pede antes de comprar.

Especificações Técnicas:

• Tipo: subwoofer passivo em carga bass-reflex; embutido, sobreposto ou livre
• Transdutores: 2 graves de 13" com cone "W" e alta excursão
• Sintonia do duto: 19 Hz
• Sensibilidade (2,83 V / 1 m): 95 dB, medida em 66 Hz
• Resposta de frequência (-3 dB, 2Pi): 42 Hz – 2500 Hz
• Corte em baixa (-10 dB): 19 Hz – 2500 Hz
• Equalização recomendada: +12 dB em 20 Hz com Q 1,8; shelving de -5 dB em 50 Hz de 1ª ordem; Butterworth de 24 dB/oitava em 18 Hz. Com a correção aplicada, 19 Hz – 2500 Hz dentro de ±1 dB
• Impedância nominal: 5 Ω
• Impedância mínima: 4,1 Ω a 19 Hz
• Crossover: não possui; o corte é feito no processador
• Potência nominal: 300 W RMS em 4 Ω
• Potência de amplificador recomendada: máximo de 400 W em 8 Ω; máximo de 800 W em 4 Ω
• Níveis publicados em 2Pi a 66 Hz: com 1 W: 95 dB a 1 m, 89 dB a 2 m, 81 dB a 5 m, 75 dB a 10 m; com 50 W: 112 dB a 1 m, 106 dB a 2 m, 98 dB a 5 m, 92 dB a 10 m
• Medida do produto (A x L x P): 1165 x 549 x 326 mm
• Medida do recorte (cut-out): não publicada pela Focal; gabarito físico fornecido na embalagem, porque a abertura depende da configuração de montagem adotada
• Profundidade de montagem (atrás da superfície): 326 mm
• Configurações de montagem: F1 a F4 (frontal, incluindo embutida em baffle wall), B1 e B2 (projetada)
• Fixação: 4 suportes com 6 parafusos cada, fixados nas laterais; 3 parafusos por aresta na estrutura; torque de 2 a 2,5 N·m
• Carga estrutural adicional exigida: 90 kg por unidade, além do peso do produto
• Restrição de instalação: a Focal declara que o produto não é projetado para instalação em teto
• Conexão: conector Speakon ou terminal de mola
• Peso líquido: 73 kg
• Área de sala declarada para a linha: até 200 m²
• Acompanha: grelha, 4 suportes, 4 espaçadores, 24 parafusos, gabarito de recorte e logotipo
• Fabricação: França
