ADP-RL12 – Absolute

Descrição

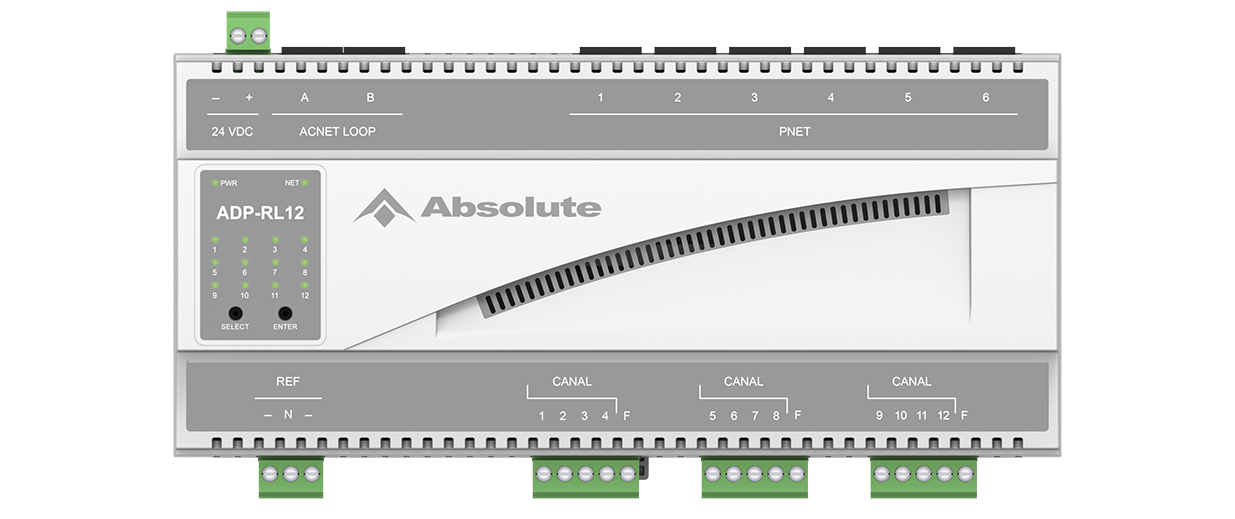

O ADP-RL12 é o módulo de acionamento liga-desliga da linha Absolute® Controls DINPlug. São 12 canais de relay em três grupos de quatro, para os circuitos que não dimerizam: tomadas comandadas, luminárias não dimerizáveis, bombas, irrigação, e — conforme a própria marca declara — cortinas. É o par natural do ADP-DIM8 no mesmo quadro, cobrindo a parte da carga que o dimmer não atende.

Características Principais do ADP-RL12 – Absolute:

Canais e tipo de carga: São 12 canais de relay em 120V a 220V – 60Hz, distribuídos em 3 grupos de 4 relays, com compatibilidade declarada com cortinas. O módulo aceita carga resistiva, capacitiva e indutiva, o que cobre desde luminária comum até motor.

Entradas para pulsadores: Como os demais módulos de carga da linha, traz 6 entradas PNET com conector RJ45 e isolamento ótico, onde entram diretamente os pulsadores da linha P Series.

Operação e integração: Painel frontal com LEDs indicadores de status e teclas Select e Enter para operação. Compatível com processadoras (Smarthubs) e acessórios da linha Absolute Controls®.

Integração e instalação: Montagem em trilho DIN padrão de 35 mm, alimentação 24V DC com consumo de 6W, mais borne de neutro e os bornes dos três grupos de canais de relay. A comunicação com a plataforma é ACNET em loop, padrão RJ45 com isolamento ótico. Programação pelo software Absolute Works®. A marca não publica a corrente máxima por canal de relay.

Especificações Técnicas:

• Função: Módulo de relays da plataforma DINPlug
• Main power: 24V DC / 6W
• Canais de relay: 12 canais de relay 120V ~ 220V – 60Hz, em 3 grupos de 4 relays; compatível com cortinas
• Tipo de carga: Resistiva, capacitiva e indutiva
• Portas PNET: 6 entradas PNET com conector RJ45 e isolamento ótico
• Porta de comunicação: ACNET em loop, padrão RJ45 com isolamento ótico
• Controle: Painel frontal com LEDs indicadores de status e teclas Select e Enter para operação
• Compatibilidade: Processadoras (Smarthubs) e acessórios da linha Absolute Controls®
• Programação: Software Absolute Works®
• Fixação: Em trilho DIN padrão 35 mm
• Dimensões (L x P x A): 214 mm x 98 mm x 64 mm
• Garantia: 1 ano
