Descrição
O que é

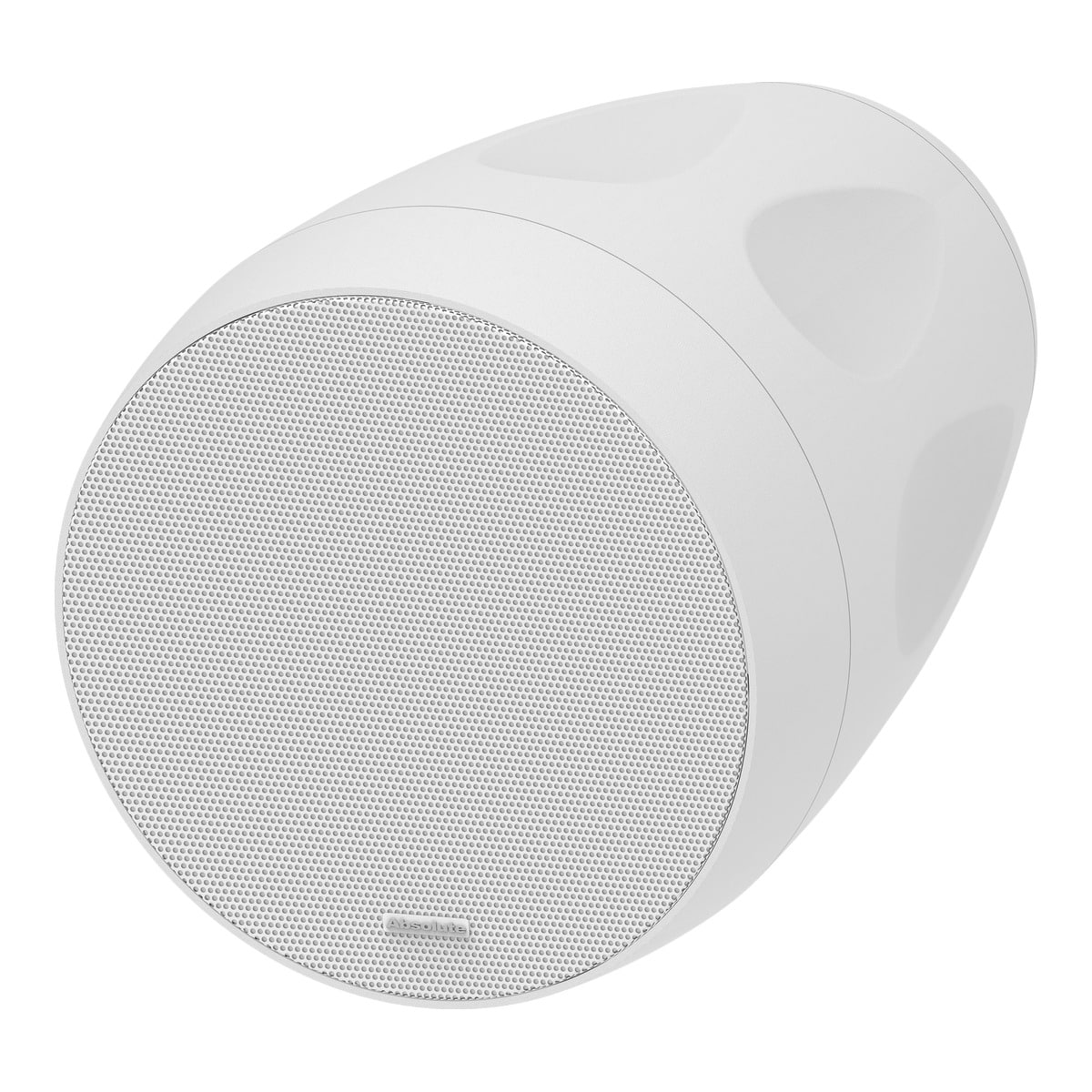

A PD5T com woofer de 6″. Ganha 5 Hz na base (95 Hz), ganha 10 W de potência e sobe o tap máximo de 70 V de 20 W para 30 W.
O tap é o dado que mais muda o projeto. Com 30 W disponíveis por ponto, a PD6T cobre pé-direito mais alto sem precisar de mais pontos: em galpão, isso é a diferença entre uma fileira de caixas e duas.
Mesma sensibilidade de 87 dB, mesmo cone de 110°, mesmo cabo com alma de aço e mesmo IP53 — válido só na instalação vertical, com a tela para baixo, e para chuva vertical em área coberta: não é jato, não é maresia, não é chuva de vento.
O seletor TAP é uma escolha de topologia, não um ajuste de volume. Em 8 Ohms, a caixa é ligada direto ao amplificador, como caixa de hi-fi: recebe a potência inteira, e o amplificador aguenta poucas por canal. Nas posições de 70 V ou 100 V, entra um transformador que faz a caixa consumir só a potência escolhida no seletor — e aí dezenas delas convivem no mesmo par de fios. A conta do projetista passa a ser somar as potências de TAP do circuito e escolher um amplificador com folga sobre esse total. É por isso que linha de tensão constante é o que se usa em escritório, hotel e restaurante, e 8 Ω é o que se usa em sala de estar.
Ficha técnica
| Tipo | pendente arquitetural |
| Design | 2 vias, caixa fechada |
| Gabinete | PP reforçado e estabilizado, pintura anti-UV |
| Woofer | 6″ papel com revestimento preto |
| Tweeter | 1″ titânio |
| Ajuste fino de agudo | 0 dB ou +3 dB |
| Resposta de frequência (±3 dB) | 95 Hz – 20 kHz |
| Potência (ruído rosa / programa musical) | 50 / 100 W |
| Sensibilidade (1 W / 1 m) | 87 dB |
| Ângulo de cobertura | 110° cônico |
| Tela | alumínio, encaixe |
| Dimensões | ø 206 × 286 mm |
| Peso | 3,3 kg |
| Proteção | IP53 — válido na posição vertical, com a tela para baixo |
| Cabo | 2 m, PP 2 × 1,5 mm² de cobre puro, com alma de aço ø 1,0 mm |
| TAP | 8 Ω – 50 W · 70 V (30 / 15 / 7,5 W) · 100 V (30 / 15 W) |
| Impedância nominal | a fonte declara apenas a posição 8 Ω do seletor |
Ressalva de fonte. O ângulo de cobertura é publicado sem referência em dB — a convenção (normalmente −6 dB) não está escrita na ficha do fabricante.
Para que sala
É a pendente para pé-direito acima de 5 m: galpão, hangar, pavilhão, átrio de hotel, restaurante em casarão com laje alta.
Pendurada 3 m acima do ouvido, cobre um círculo de cerca de 8,6 m — mas atenção: em ambiente alto e duro, quem limita o espaçamento deixa de ser a geometria e passa a ser a reverberação. A regra prática se inverte: descer mais as caixas e usar taps menores dá mais inteligibilidade do que subir a potência.
3,3 kg pendurados exigem ponto de fixação na estrutura, não no forro nem na luminária. A alma de aço do cabo sustenta o conjunto; o gancho é responsabilidade do projeto.
Em área externa, confira as duas condições do IP53: coberta e na vertical, tela para baixo.
Combina com: RX e RPRO no mesmo circuito de 70 V — é a resposta da marca para teto misto, parte aberto e parte fechado, e é o caso comum em retrofit de galpão com área administrativa forrada.
