AQL-GV-M4 – Absolute

Descrição

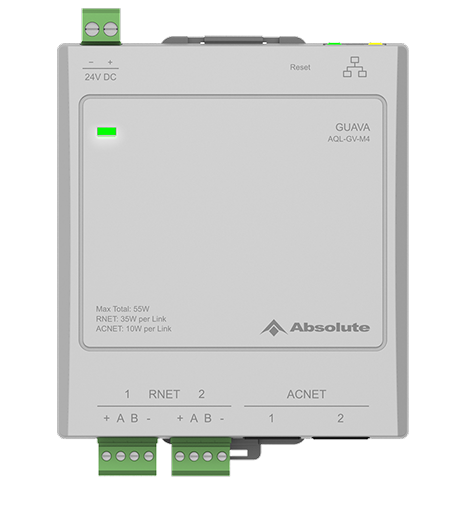

A AQL-GV-M4 é a controladora de entrada da plataforma Absolute® Controls: uma peça compacta para trilho DIN pensada para projetos de pequeno porte, onde uma processadora DINPlug completa seria superdimensionada. É a escolha do apartamento, do escritório, da suíte ou do ambiente isolado que precisa de cena e iluminação controladas sem montar um quadro inteiro — mantendo a mesma filosofia e o mesmo barramento do restante da linha.

Características Principais do AQL-GV-M4 – Absolute:

Capacidade e portas: Permite a conexão de até 24 dispositivos, em qualquer combinação de módulos DIN, keypads e módulos. São 2 portas RNET para keypads ROEHN e 2 portas ACNET para dispositivos Absolute Controls e ROEHN, fornecendo 55W de potência total — a marca recomenda verificar o limite de cada porta.

Atenção às tensões das duas redes: A marca publica um alerta explícito: as portas RNET são 24Vdc e as portas ACNET são 12Vdc; dispositivos RNET funcionam em 12Vdc ou 24Vdc, mas dispositivos ACNET só em 12Vdc; e dispositivos ACNET não podem ser ligados em portas RNET, pois serão danificados. Dispositivos RNET podem trabalhar em redes ACNET ou RNET.

Alimentação obrigatória: A controladora M4 deve ser alimentada exclusivamente pelas fontes PWR-2460, que também podem fornecer energia aos módulos Absolute Controls, garantindo — nas palavras da marca — uma instalação limpa, segura e robusta.

Integração e instalação: Montagem em trilho DIN. A programação da AQL-GV-M4 é feita através do software ROEHN WIZARD e a comunicação com o sistema de controle Savant é via IP/Ethernet. A marca não publica as dimensões do módulo, a distância máxima dos lances nem o tipo de cabo exigido nas redes ACNET e RNET.

Especificações Técnicas:

• Função: Controladora DIN para até 24 devices
• Capacidade de conexão: Até 24 dispositivos, em qualquer combinação de módulos DIN, keypads e módulos
• Portas RNET: 2 portas, 24Vdc, para keypads ROEHN
• Portas ACNET: 2 portas, 12Vdc, para dispositivos Absolute Controls e ROEHN
• Potência total: 55W (verificar o limite de cada porta)
• Alimentação: Exclusivamente pelas fontes PWR-2460
• Programação: Software ROEHN WIZARD
• Comunicação com automação: Savant via IP/Ethernet
• Fixação: Trilho DIN
• Advertência do fabricante: Dispositivos ACNET não podem ser ligados em portas RNET, pois serão danificados
