AQL-GV-CB10 – Absolute

Descrição

O AQL-GV-CB10 é o bloco de conexão da linha de expansão Guava: a peça sem inteligência que existe para organizar e multiplicar pontos de rede no quadro. Quando o barramento precisa se abrir em várias direções, ou quando é preciso levar dispositivos ROEHN para dentro da rede ACNET, é ele que evita emendas improvisadas e mantém a instalação limpa e auditável.

Características Principais do AQL-GV-CB10 – Absolute:

O que ele resolve: A marca publica dois usos: conexão de dispositivos ROEHN à rede ACNET e expansão de portas ACNET. Os 2 conectores phoenix, ligados em paralelo, facilitam e dão mais flexibilidade à instalação, permitindo a conexão de dois lances no barramento RNET.

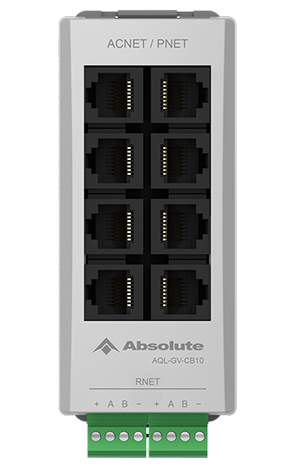

Três faces, três funções: São 8 conectores RJ-45 na face frontal, dedicados às redes ACNET e PNET; 2 conectores tipo Phoenix na lateral inferior, para ampliação da rede RNET; e 2 conectores RJ45 na face superior, para facilitar o loop entre a controladora e outros dispositivos ACNET ou unidades adicionais do próprio CB10.

Integração e instalação: Todos os conectores RJ-45 estão conectados em paralelo, e o mesmo se aplica aos conectores phoenix — ou seja, o bloco é elétrica e logicamente transparente, não segmenta a rede nem regenera sinal. Compatível com a linha DINPlug pelo loop ACNET com portas padrão RJ45 opto-isoladas. A marca não publica alimentação, dimensões nem tipo de fixação deste bloco.

Especificações Técnicas:

• Função: Multi-use Connection Block, 10 portas
• Conectores frontais: 8 conectores RJ-45, dedicados às redes ACNET e PNET
• Conectores laterais inferiores: 2 conectores tipo Phoenix, para ampliação da rede RNET
• Conectores superiores: 2 conectores RJ45, para o loop entre a controladora e outros dispositivos ACNET ou unidades adicionais do CB10
• Ligação interna: Todos os conectores RJ-45 em paralelo; o mesmo se aplica aos conectores phoenix
• Usos publicados: Conexão de dispositivos ROEHN à rede ACNET e expansão de portas ACNET
