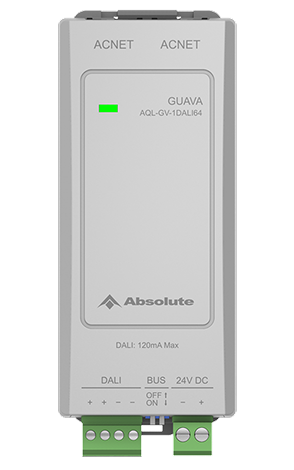

AQL-GV-1DALI64 – Absolute

Descrição

O AQL-GV-1DALI64 é a interface que abre a plataforma Absolute® Controls para o protocolo DALI — padrão de luminária técnica, corporativa e de arquitetura, em que cada driver tem endereço próprio e responde individualmente. É o módulo que se especifica quando o projeto luminotécnico foi desenhado em DALI e o sistema de automação da casa ou do escritório é Absolute: um segmento, 64 endereços, dentro do mesmo barramento ACNET.

Características Principais do AQL-GV-1DALI64 – Absolute:

Capacidade do segmento DALI: O módulo possui 1 segmento com capacidade para 64 endereços individuais, conforme o padrão DALI, além de 16 grupos e 16 cenas. Suporta até 120mA para alimentação do bus DALI.

Duas formas de alimentar o bus: A marca publica as duas opções e o critério de escolha: pela fonte de 24VDC, com as 2 chaves DIP Switch na posição ON; ou por fonte externa, com as 2 chaves DIP Switch na posição OFF. A segunda opção deve ser utilizada quando o consumo total dos dispositivos DALI for maior que 120mA.

Conexão do barramento DALI: Para facilitar a conexão do segmento, o módulo dispõe de um conector Phoenix com quatro terminais — dois pares D+ e D– em paralelo —, permitindo uma ligação prática e segura da rede DALI, com entrada e saída no mesmo borne.

Integração e instalação: O design foi concebido para montagem em gabinetes com trilhos DIN. É compatível com as processadoras Absolute Controls e programável pelo software ROEHN WIZARD/Smarthub Manager. A comunicação é feita através de um loop ACNET com portas padrão RJ45 opto-isoladas, que permite o link para outros dispositivos ACNET. Para o funcionamento é necessário o uso de uma fonte externa de 24VDC, a ADP-PWR-2460.

Especificações Técnicas:

• Função: Módulo de interface para luminárias com drivers DALI
• Segmentos: 1 segmento
• Endereços: Até 64 endereços individuais, conforme o padrão DALI
• Grupos: 16 grupos
• Cenas: 16 cenas
• Alimentação do bus DALI: Até 120mA
• Seleção de alimentação do bus: Pela fonte de 24VDC (2 chaves DIP Switch em ON) ou por fonte externa (2 chaves DIP Switch em OFF)
• Critério para fonte externa: Quando o consumo total dos dispositivos DALI for maior que 120mA
• Conector DALI: Phoenix com quatro terminais, dois pares D+ e D– em paralelo
• Comunicação: Loop ACNET com portas padrão RJ45 opto-isoladas
• Compatibilidade: Processadoras Absolute Controls
• Programação: Software ROEHN WIZARD / Smarthub Manager
• Fixação: Gabinetes com trilhos DIN
• Alimentação do módulo: Fonte externa de 24VDC ADP-PWR-2460
