ADP-LX4 – Absolute

Descrição

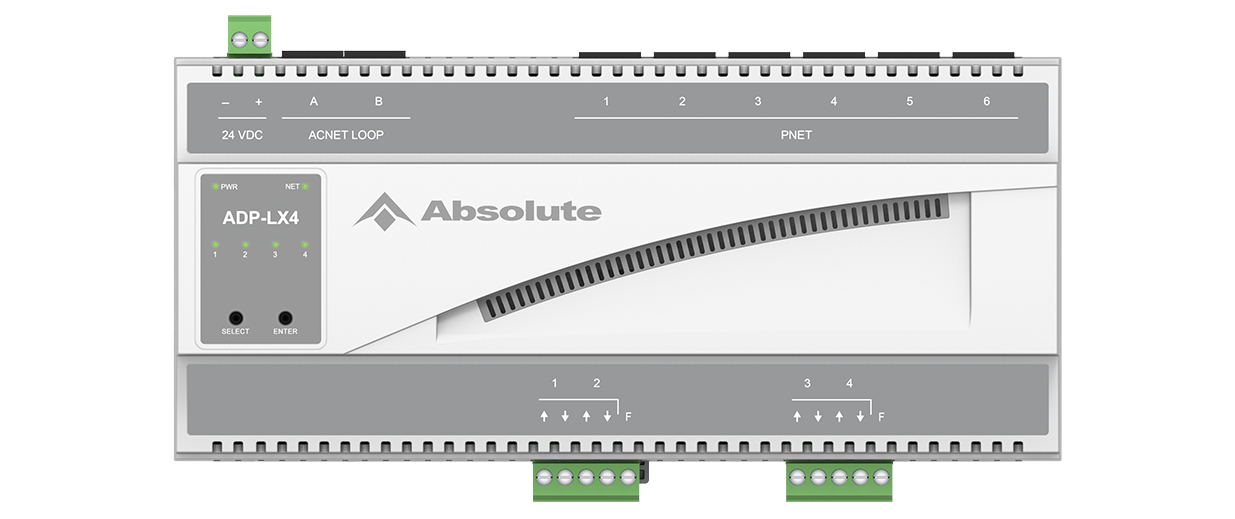

O ADP-LX4 é o módulo de persianas e cortinas motorizadas da linha Absolute® Controls DINPlug. Diferentemente de acionar um motor com dois relays soltos, ele é construído para essa função: traz interlock por hardware entre abre e fecha — a proteção que impede o motor de receber os dois comandos ao mesmo tempo — e detecção de fim de curso automático. No projeto, é o módulo que se especifica quando há cortina motorizada AC integrada à cena de iluminação.

Características Principais do ADP-LX4 – Absolute:

Motores e proteção: O módulo atende 4 motores AC inteligentes em 2 grupos de 2 motores (abre/fecha), com interlock por hardware. Os 8 canais de relay são organizados como 4 up / 4 down em 120V a 220V – 60Hz, com detecção de fim de curso automático.

Operação local por zona: O painel frontal traz controle de Abre/Para/Fecha e LEDs indicadores de ABRE/FECHA por zona. Na prática, o instalador consegue testar e operar cada cortina direto no quadro, sem depender do keypad nem do software, o que encurta a comissionamento.

Entradas para pulsadores: São 6 entradas PNET com conector RJ45 e isolamento ótico, onde entram diretamente os pulsadores da linha P Series para comando local de cortina.

Integração e instalação: Montagem em trilho DIN padrão de 35 mm, alimentação 24V DC com consumo de 5W. A comunicação com a plataforma é ACNET em loop, padrão RJ45 com isolamento ótico. Compatível com processadoras (Smarthubs) e acessórios da linha Absolute Controls®. A marca não publica a corrente máxima por canal nem a potência máxima de motor suportada.

Especificações Técnicas:

• Função: Módulo de controle inteligente de persianas da plataforma DINPlug
• Main power: 24V DC / 5W
• Canais de relay: 8 canais de relay (4 up / 4 down) 120V ~ 220V – 60Hz, com detecção de fim de curso automático
• Tipo de carga: 4 motores AC inteligentes em 2 grupos de 2 motores (abre/fecha) com interlock por hardware
• Portas PNET: 6 entradas PNET com conector RJ45 e isolamento ótico
• Porta de comunicação: ACNET em loop, padrão RJ45 com isolamento ótico
• Controle: Painel frontal com controle de Abre/Para/Fecha e LEDs indicadores de ABRE/FECHA por zona
• Compatibilidade: Processadoras (Smarthubs) e acessórios da linha Absolute Controls®
• Fixação: Em trilho DIN padrão 35 mm
• Dimensões (L x P x A): 214 mm x 98 mm x 64 mm
• Garantia: 1 ano
