Statement 40XW – MartinLogan

Descrição

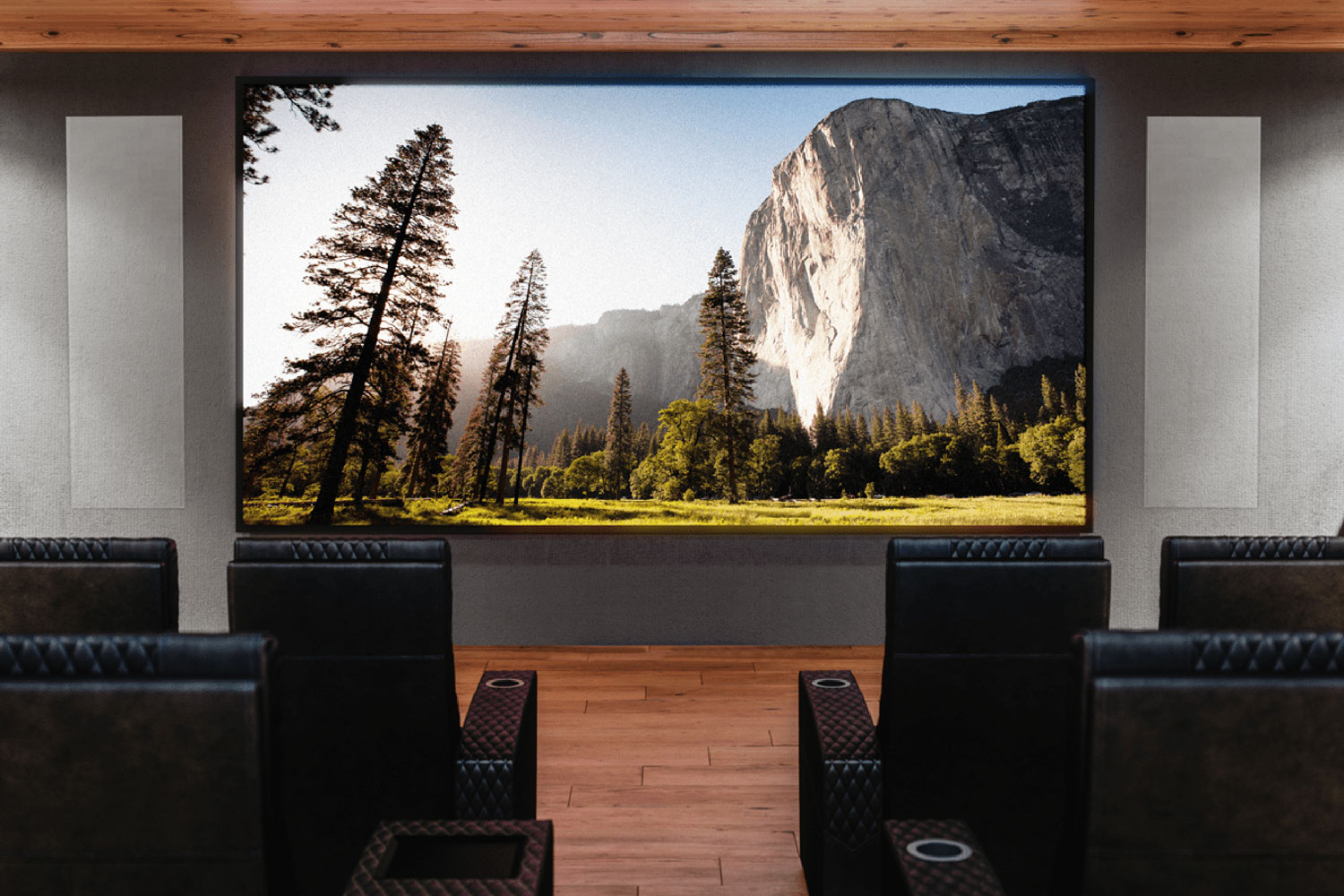

O Statement 40XW ocupa sozinho o topo da linha Masterpiece CI e é o produto que a MartinLogan posiciona como o auge do projeto de embutir discreto. Não é uma caixa de parede convencional: é uma coluna de quarenta transdutores que se comporta como fonte linear, pensada para salas de cinema dedicadas em que a caixa deve desaparecer atrás de uma tela acusticamente transparente ou de um painel, sem abrir mão de pressão sonora e alcance.

Características Principais do Statement 40XW – MartinLogan:

Arranjo em fonte linear: São dezesseis tweeters Folded Motion XT Obsidian de 1,25 x 2,4 pol, com diafragma de 11,4 x 7 cm cada, dezesseis midranges de 8,9 cm e oito woofers de 16,5 cm – todos com cone de fibra de carbono unidirecional multisseção com reforço Nomex, cesto de alumínio fundido, câmara traseira selada e calota côncava. A dispersão declarada é de 80 graus na horizontal por uma fonte linear de 52 polegadas na vertical. Esse comportamento de fonte linear é o que sustenta nível uniforme entre a primeira e a última fileira de poltronas, já que a queda de pressão com a distância é menor que a de uma fonte pontual. Os cortes ficam em 300 Hz e 2.700 Hz.

Instalação, recorte e profundidade: Este é o item que decide a viabilidade do produto em obra. A cavidade de parede precisa ter entre 368 mm e 420 mm de largura, no mínimo 2.260 mm de altura livre e desobstruída, e no mínimo 89 mm de profundidade. O gabinete em si mede 361 x 2.137 x 86 mm, sem contar o acolchoamento. A grade tem 292 x 1.511 mm. O kit de instalação acompanha o produto e deve ser escolhido conforme a espessura do drywall: código 40XWIWK05 para chapa de 1/2 polegada e 40XWIWK0625 para 5/8 de polegada. Na prática, a altura livre de 2,26 m obriga a coordenar o projeto com a estrutura da parede antes do fechamento.

Amplificação: A sensibilidade de 95 dB é a mais alta entre os modelos aqui reunidos, e a impedância é de 4 ohms, compatível com amplificadores de 4, 6 ou 8 ohms. A faixa de amplificação adequada vai de 50 a 800 W, mas a potência máxima suportada declarada é de 400 W – os dois números precisam ser lidos juntos ao dimensionar o rack. O divisor usa indutores de núcleo de ar, capacitores de filme de polipropileno e eletrolíticos de baixo fator de dissipação, e as entradas são do tipo push, em dois conjuntos, para facilitar a instalação.

Especificações Técnicas:

• Resposta de frequência: 48 a 25.000 Hz, +/- 3 dB.
• Sensibilidade: 95 dB / 2,83 V / m.
• Impedância: 4 ohms; compatível com amplificadores de 4, 6 ou 8 ohms.
• Faixa de amplificação adequada: 50 a 800 W.
• Potência máxima suportada: 400 W.
• Frequências de corte: 300 Hz e 2.700 Hz.
• Tweeters: Dezesseis Folded Motion XT Obsidian de 1,25 x 2,4 pol, diafragma de 11,4 x 7 cm.
• Midranges: Dezesseis de 8,9 cm, fibra de carbono unidirecional com reforço Nomex.
• Woofers: Oito de 16,5 cm, fibra de carbono unidirecional com reforço Nomex.
• Dispersão: 80 graus na horizontal; fonte linear de 52 pol na vertical.
• Cavidade de parede – largura: Mínimo 368 mm, máximo 420 mm.
• Cavidade de parede – altura livre: Mínimo 2.260 mm.
• Cavidade de parede – profundidade: Mínimo 89 mm.
• Gabinete (L x A x P): 361 x 2.137 x 86 mm, sem acolchoamento.
• Grade (A x L): 292 x 1.511 mm.
• Kit de instalação incluso: 40XWIWK05 para drywall de 1/2 pol; 40XWIWK0625 para 5/8 pol.
• Entradas: Tipo push, dois conjuntos.
• Peso: 68,1 kg.
