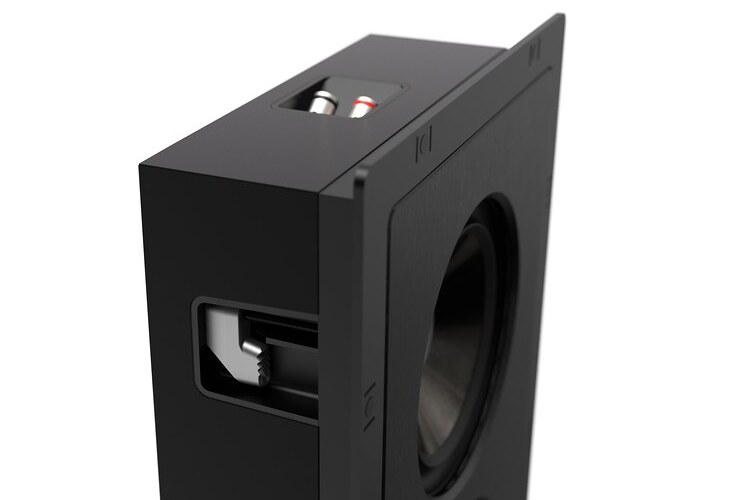

Monument 7XW – MartinLogan

Descrição

O Monument 7XW é a caixa de embutir de parede mais capaz da série Masterpiece CI Core e o modelo indicado quando o projeto pede desempenho de torre em uma parede que precisa permanecer plana. O uso de três radiadores passivos ao lado de dois woofers ativos e a solução adotada pela MartinLogan para obter extensão de grave sem porta e sem o volume interno que uma caixa selada equivalente exigiria – decisivo em parede de drywall convencional.

Características Principais do Monument 7XW – MartinLogan:

Tweeter rotativo e arranjo de transdutores: O tweeter é um Folded Motion XT Obsidian de 1,25 x 2,4 pol com diafragma de 11,4 x 7 cm, e é rotativo: pode ser girado para instalações horizontais ou verticais, o que permite usar o mesmo modelo como frontal lateral em pé ou como canal central deitado sem perder a orientação correta da dispersão. Além dele, há um midrange de 16,5 cm, dois woofers de 16,5 cm e três radiadores passivos de 16,5 cm, todos com cone de fibra de carbono unidirecional multisseção com reforço Nomex, cesto de alumínio fundido e câmara traseira selada. Os cortes ficam em 200 Hz e 3.200 Hz, e a dispersão é de 80 graus na horizontal por 30 na vertical.

Instalação, recorte e profundidade: O recorte necessário na parede, já com tolerância, é de 1.157 x 236 mm. A caixa exige 96,5 mm de profundidade atrás da superfície da parede – compatível com montante de drywall convencional – e projeta apenas 7,8 mm para fora da superfície acabada, o que é o que sustenta a promessa de parede plana. O produto acabado mede 1.190,2 x 269,2 x 104,3 mm. Há suporte de pré-instalação opcional, código 7XWBRK, útil quando a fixação precisa ser definida antes do fechamento da parede.

Amplificação e componentes: A sensibilidade é de 95 dB com impedância de 4 ohms, compatível com amplificadores de 4, 6 ou 8 ohms. A faixa adequada de amplificação vai de 20 a 300 W, com potência máxima suportada de 150 W. O divisor usa indutores de núcleo de ar, capacitores de filme de polipropileno e eletrolíticos de baixo fator de dissipação, com proteção térmica e de corrente. As entradas são do tipo push, em dois conjuntos.

Especificações Técnicas:

• Resposta de frequência: 52 a 25.000 Hz, +/- 3 dB.
• Sensibilidade: 95 dB / 2,83 V / m.
• Impedância: 4 ohms; compatível com amplificadores de 4, 6 ou 8 ohms.
• Faixa de amplificação adequada: 20 a 300 W.
• Potência máxima suportada: 150 W.
• Frequências de corte: 200 Hz e 3.200 Hz.
• Tweeter: Folded Motion XT Obsidian de 1,25 x 2,4 pol, rotativo para montagem horizontal ou vertical.
• Midrange: Um de 16,5 cm, fibra de carbono unidirecional com reforço Nomex.
• Woofers: Dois de 16,5 cm, fibra de carbono unidirecional com reforço Nomex.
• Radiadores passivos: Três de 16,5 cm, fibra de carbono unidirecional com reforço Nomex.
• Dispersão: 80 graus na horizontal por 30 graus na vertical.
• Recorte na parede (com tolerância): 1.157 x 236 mm.
• Profundidade atrás da parede: 96,5 mm.
• Projeção a partir da parede: 7,8 mm.
• Dimensões totais: 1.190,2 x 269,2 x 104,3 mm.
• Acessório opcional: Suporte de pré-instalação 7XWBRK.
• Peso: 20,2 kg.
